條碼識別原理

條碼識別原理：由光源發出的光線經過光學系統照射到條碼符號上面，被反射回來的光經過光學系統成像在光電轉換器上，使之產生電信號，信號經過電路放大后產生一模擬電壓，它與照射到條碼符號上被反射回來的光成正比，再經過濾波、整形，形成與模擬信號對應的方波信號，經譯碼器解釋為計算機可以直接接受的數字信號。

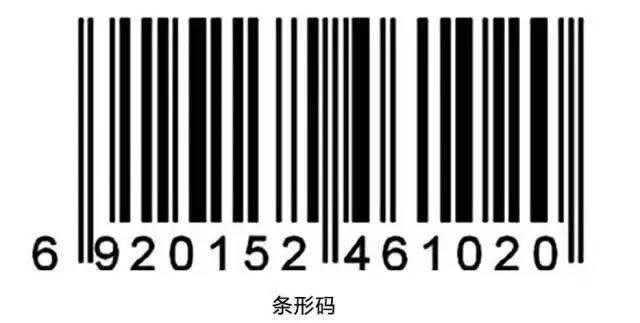

條形碼是由寬度不同、反射率不同的條(黑條）和空（白條），按照一定的編碼規則（碼制）編制成的．由于白色物體能反射各種波長的可見光，黑色物體則吸收各種波長的可見光，所以當條形碼掃描器光源發出的光經光闌及凸透鏡照射到黑白相間的條形碼上時，反射光經凸透鏡聚焦后，照射到光電轉換器上，于是光電轉換器接收到與白條和黑條相應的強弱不同的反射光信號，并轉換成相應的電信號輸出到放大整形電路．白條、黑條的寬度不同，相應的電信號持續時間長短也不同。

但是，由光電轉換器輸出的與條形碼的條和空相應的電信號一般僅10mv左右，不能直接使用，因而先要將光電轉換器輸出的電信號送放大器放大．放大后的電信號仍然是一個模擬電信號，為了避免由條形碼中的疵點和污點導致錯誤信號，在放大電路后需加一整形電路，把模擬信號轉換成數字電信號．?dāng)?shù)字信號經譯碼器譯成數字、字符信息．它通過識別起始、終止字符來判別出條形碼符號的碼制及掃描方向；通過測量脈沖數字電信號0、1的數目來判別出條和空的數目．通過測量0、1信號持續的時間來判別條和空的寬度．這樣便得到了被辯讀的條形碼符號的條和空的數目及相應的寬度和所用碼制，根據碼制所對應的編碼規則，便可將條形符號換成相應的數字、字符信息，通過接口電路送給計算機系統進行數據處理與管理，便完成了條形碼辨讀的全過程。

條形碼的識別原理

由于不同顏色的物體，其反射的可見光的波長不同，白色物體能反射各種波長的可見光，黑色物體則吸收各種波長的可見光，所以當條形碼掃描器光源發出的光經光闌及凸透鏡1后，照射到黑白相間的條形碼上時，反射光經凸透鏡2聚焦后，照射到光電轉換器上，于是光電轉換器接收到與白條和黑條相應的強弱不同的反射光信號，并轉換成相應的電

信號輸出到放大整形電路．白條、黑條的寬度不同，相應的電信號持續時間長短也不同．但是，由光電轉換器輸出的與條形碼的條和空相應的電信號一般僅10mv左右，不能直接使用，因而先要將光電轉換器輸出的電信號送放大器放大．放大后的電信號仍然是一個模擬電信號，為了避免由條形碼中的疵點和污點導致錯誤信號，在放大電路后需加一整形電路，把模擬信號轉換成數字電信號，以便計算機系統能準確判讀．整形電路的脈沖數字信號。

經譯碼器譯成數字、字符信息．它通過識別起始、終止字符來判別出條形碼符號的碼制及掃描方向；通過測量脈沖數字電信號0、1的數目來判別出條和空的數目．通過測量0、1信號持續的時間來判別條和空的寬度．這樣便得到了被辯讀的條形碼符號的條和空的數目及相應的寬度和所用碼制，根據碼制所對應的編碼規則，便可將條形符號換成相應的數字、字符信息，通過接口電路送給計算機系統進行數據處理與管理，便完成了條形碼辨讀的全過程。

條形碼識別系統的組成

為了閱讀出條形碼所代表的信息，需要一套條形碼識別系統，它由條形碼掃描器、放大整形電路、譯碼接口電路和計算機系統等部分組成。
